Skjult bak veggene og gulvene i et hus, fører et system med store rør avløpsvann og avfall til kloakken eller septiksystemet. DWV-systemet består faktisk av tre typer rør:
Forstå hvordan hjemmet ditt er avløp-avfall-ventil (DWV) rørsystemer fungerer med denne ekspertillustrerte forklaringen.
• Avløpsrør samle opp vann fra vasker, dusjer og badekar,
• Avløpsrør frakte avfall fra toaletter, og
• Ventilasjonsrør eksos avløpsgasser og tilførselsluft til rørene for å holde ting flytende jevnt.
Alle avløp og avløpsledninger skråner nedover fra vasker, badekar, toaletter og inventar. Tyngdekraften fører avfallet og dreneringsvannet til kloakken eller septiksystemet.
Hvordan avløp-avfall-ventil rørleggerarbeid fungerer

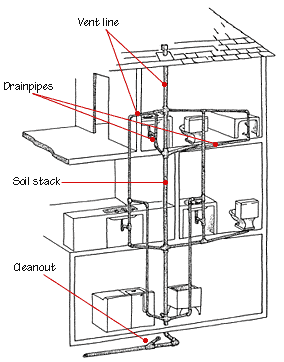

Som vist i den store illustrasjonen nedenfor, har et hus minst én hovedledning stable. Stabelen er et stort (ofte 3- eller 4-tommers diameter) vertikalt rør som går fra over taket og ned til hovedkloakkledningen.
Husets ulike toaletter, kraner, kar, og hvitevarer har vannrett avløps- og lufterør som løper inn i hovedstabelen. Horisontale avløpsrør må ha skrå slik at vann ikke kan sette seg i dem.
Utlufting er en til tider komplisert sak, men prinsippet er enkelt: Et ventilasjonsrør lar luft komme bak avløpsvannet slik at det flyter jevnt. Uten lufting kan dreneringsvann skurre, omtrent som vann som kommer ut av en oppovervendt tynnhalset flaske. Fordi ventilasjonsrør er avgjørende for å holde avløpsrør flytende jevnt, har lokale og nasjonale forskrifter svært spesifikke krav til størrelse og plassering.
Et toalett har en innebygd felle – det er en del av porselensarmaturen.
Sluk som trenger gjennom en vegg har en P-felle; de som går gjennom gulvet har en S-felle.
En sanitær t-skjorte leder trafikken i hjemmets avløp-avløp-ventilasjonssystem for å sikre at avfall går ned til kloakken og gasser går ut av ventilasjonsstabelen.
Som andre typer T-fittings kobler den sammen to rør for et hovedløp og ett på 90 grader for et grenløp. Litt annerledes enn en standard tee, den er utformet slik at avfall vil flyte jevnt gjennom den – grenløpet kurver mot den vinkelrette hovedløpet (en lignende tee med en lang, sveipende kurve kalles en kombinasjons-tee).
Avløpsventil (DWV) Rørstørrelser
Rørene til et DWV-system er større i diameter enn vanlige vannforsyningsrør – vanligvis 1 1/4 tommer til 4 tommer – for å minimere muligheten for blokkeringer.
Hovedjordstabelen for toaletter er normalt et 4-tommers rør; dusjer har vanligvis et 2-tommers rør.
Vasker, toaletter, badekar og vaskekar kan betjenes av 1 1/4- til 2-tommers rør. Selv om noen gamle hjem kan ha rør laget av bly, er de fleste avløpsrørene ABS-plast, støpejern eller kobber. Noen ventilasjonsrør er galvanisert jern.
For å fungere riktig og sikkert, må hvert avløp betjenes av en lufteledning som fører kloakkgasser ut gjennom taket. Flere ventiler kan kobles sammen og kobles til en større jordstabel så lenge det ikke er sluk over koblingspunktet. Eller ventiler kan passere gjennom taket på egen hånd. Overalt hvor ventilasjonsrør trenger inn i taket, beskytter spesiell inndækning mot taklekkasjer. (For en nærmere oversikt over ventilasjonsblink, se Hvordan takbeslag fungerer.)
Alle avfallsledninger bør ha opprydding på lett tilgjengelige steder. En cleanout er rett og slett en Y-formet beslag i linjen som er avkortet. Hvis det oppstår en blokkering i avløpsrøret, er en opprydding et praktisk sted for en rørlegger å slange ut ledningen.

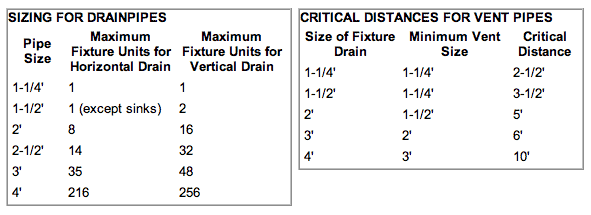

VVS-koden spesifiserer minimumsdiametre for sluk og ventiler i den vertikale hovedstabelen, horisontale grenavløp og separate ventilasjonssystemer. Diametrene er relatert til antall armaturer. For å bestemme dreneringsrørets diameter, slå opp armaturet eller armaturene du vurderer i kodens armaturenhetsdiagram. Legg sammen de totale armaturene. Slå deretter opp avløpsdiameteren som er spesifisert for det antallet enheter, som vist i diagrammet nedenfor.
VVS-koden spesifiserer også den maksimalt tillatte avstanden mellom armaturer og ventiler, som vist i diagrammet nedenfor til høyre. Denne avstanden – fra en armaturs felle til hovedstabelen, en sekundær stabel eller en annen ventil – kalles kritisk avstand. Koden viser kritiske avstander etter størrelse på armaturavløp.
Høyden på armaturavløpet er også regulert av kode, som spesifiserer at ingen armaturavløp kan være helt under nivået til fellens kroneoverløp, ellers vil avløpet fungere som en sifon og tømme fellen.
Hvis du regner med den ideelle avløpsrørhellingen på 1/4 tomme per fot, blir lengden på det avløpsrøret raskt begrenset. Men hvis armaturet er riktig ventilert innenfor den kritiske avstanden, kan dreneringsrørets løp til stabelen eller avløpet ha en hvilken som helst lengde.
Hvis armaturet ditt er for langt fra ventilen, har du flere valg: Du kan øke størrelsen på avløpsrøret, du kan flytte armaturet nærmere den eksisterende ventilen, eller du kan legge til en ventil nærmere armaturets plassering.
